Видеоматричный коммутатор

Вместимость и конфигурация матрицы указываются числом входов и выходов, например, матрица 32x32 позволяет «перекрещивать» 32 входных сигнала с 32 выходными.

Существует множество типов матриц, которые значительно различаются по размеру и возможностям, с типичными конфигурациями от 8x8 до 512x512 и более. Следует отметить, что число входов и выходов не обязательно симметрично, довольно распространены матрицы 12x1, 16x2 или 20x10, чтобы привести некоторые примеры.

В типичной крупной видеосистеме матрица является настоящим «сердцем» системы, способным распределять практически все используемые сигналы. Хотя возможно заменить матрицей коммутацию, выполненную с помощью разделителей, по соображениям гибкости часто оба решения используются параллельно, выводя на разделитель значительную часть или все входы и выходы матрицы.

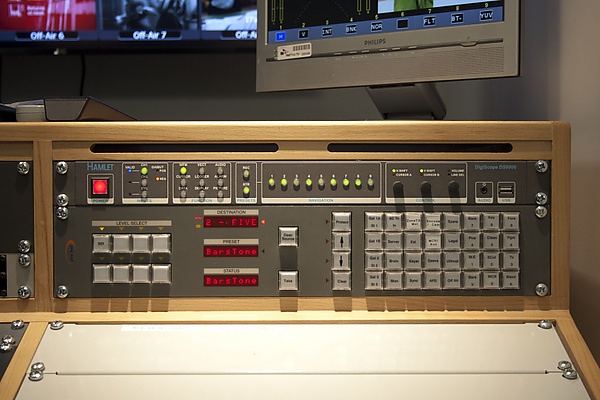

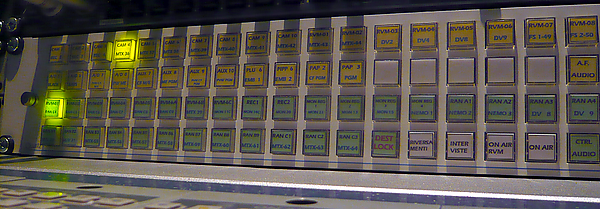

В зависимости от степени сложности матрицы могут состоять из одного блока или из центрального блока и ряда дистанционных панелей управления, которые могут быть настроены для доступа ко всем или только к некоторым сигналам.

Обычно также возможно задавать конфигурационные памяти, макросы (то есть несколько заранее заданных коммутаций, вызываемых одной командой) и группировать сигналы, что делает структуру сигналов более логичной и упорядоченной.^[1]

Коммутируемые сигналы могут быть любого типа: существуют матрицы для аналогового композитного и компонентного видео, а также для цифрового SDI или HD-SDI. Крупные матрицы могут обрабатывать различные типы сигналов в зависимости от конфигурации, например, 64x64 SDI, 8x8 HD-SDI и 16x16 композитное.

Сигналы SDI могут подвергаться reclocking или нет, то есть эквализации для восстановления сигнала, ухудшенного из-за длины кабеля.

Сигналы, обрабатываемые матрицей, не обязательно должны быть синхронными; однако обычно большинство сигналов уже синхронны по своей природе или синхронизированы до входа в матрицу. Соответственно, сигналы на выходах имеют ту же временную структуру, что и на входах, поэтому коммутация между несинхронными сигналами не будет «чистой» и приведёт к ресинхронизации, видимой как вертикальный скачок изображения.

Студия должна быстро адаптироваться к различным производственным задачам, поэтому матрица полезна для быстрой настройки маршрутов сигналов в зависимости от конкретных нужд.

Все источники (камеры, видеосерверы, видеомагнитофоны и др.) могут быть направлены в матрицу, так же как и Program — выход студии «в эфир», а также другие управляющие сигналы. Выходы матрицы позволяют распределять источники на входы видеомикшера, отдельные видеомагнитофоны, различные мониторы и в целом туда, где это необходимо.

Один из выходов матрицы может быть настроен как резервный для микшера, чтобы можно было продолжить работу (пусть и ограниченно, только простыми переключениями между источниками) в случае его отказа. В этом случае на этот выход будут направляться отдельные источники вместо выхода Program микшера.

Если телекомпания имеет собственный производственный центр, скорее всего, у неё будет несколько студий для съёмок. В этом случае всё оборудование отдельных студий может быть подключено к одной и той же матрице. Это позволяет при необходимости обмениваться сигналами между разными студиями и также упрощает коммутацию.

У телекомпании также есть вторая матрица, предназначенная для вещания, к которой подключаются сигналы из разных студий.

Телекомпании часто соединены по радиорелейным линиям с другими компаниями, и матрица позволяет управлять входящими и исходящими сигналами для различных линий.

В постпродакшн-зале обычно не требуется сложное управление сигналами. Например, достаточно иметь ограниченный набор сигналов по сравнению с теми, которые можно было бы обработать. В этом случае небольшая матрица может использоваться для переключения между различными источниками по мере необходимости.
