Биоплёночный реактор (биологический оксидатор, БПР) — тип биореактора, в котором микроорганизмы растут в прикреплённом состоянии, формируя биоплёнку на поверхности твёрдого носителя[1][2][3][4]. Данная технология широко применяется для очистки сточных вод и обезвреживания газовых выбросов, обеспечивая высокую концентрацию биомассы и устойчивость к колебаниям нагрузки[5][6]. В 2025—2026 годах технология вышла на новый уровень развития благодаря инновационным материалам носителей и интеграции с процессами утилизации парниковых газов[7].
Общие сведения
| Биопленочный реактор |
|---|
История и развитие
Развитие биоплёночных технологий связано с поиском более эффективных способов биологической очистки сточных вод. Одним из наиболее известных решений стал реактор с подвижной загрузкой — Moving Bed Biofilm Reactor (MBBR), разработанный в конце XX века.
Технология MBBR сочетает преимущества взвешенного активного ила и прикреплённой биомассы, обеспечивая компактность и высокую производительность.[2] В дальнейшем появились гибридные системы, такие как IFAS (Integrated Fixed-film Activated Sludge), сочетающие активный ил и носители для биоплёнки.[8]
Развитие мембранных биоплёночных систем также стало важным этапом эволюции технологии. Мембранные панели с аэрацией обеспечивают подачу кислорода непосредственно в зону биоплёнки, повышая эффективность процессов нитрификации и денитрификации[9].
Принцип работы
Основой функционирования биоплёночного реактора является прикрепление микроорганизмов, способных использовать загрязняющие вещества в качестве источника углерода и энергии, к поверхности носителя с последующим формированием устойчивой биоплёнки.[3] В активной зоне создаётся стабильная контролируемая среда (оптимальные температура, pH, влажность, подача кислорода и питательных веществ), которая позволяет бактериям естественным путём окислять и обезвреживать широкий спектр органических соединений с высокой эффективностью.
Бактериальная плёнка
Среди наиболее часто используемых микроорганизмов — гетеротрофные бактерии (например, рода Pseudomonas, Bacillus, Mycobacterium), которые играют ключевую роль в процессах биодеградации. Как правило, эти микроорганизмы имеют палочковидную форму и являются факультативными, то есть способными жить как в присутствии кислорода (аэробные условия), так и без него (анаэробные условия), хотя для процессов окисления предпочтительны аэробные условия. В процессе роста клетки выделяют внеклеточные полимерные вещества, формируя защитный матрикс. Высокая концентрация биомассы на поверхности носителей обеспечивает стабильность работы даже при колебаниях нагрузки.[10]
Носитель (загрузка)

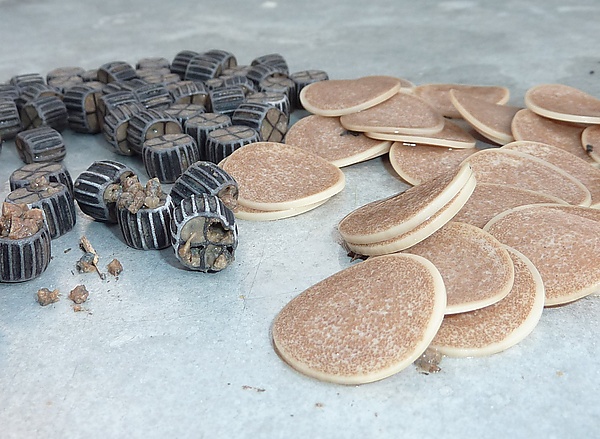

Носитель (загрузка) для биоплёнки может быть натуральным (торф, кокосовое волокно, компост, древесная щепа) или синтетическим (пластиковые кольца, шары, структурированные материалы из полимеров с высокой удельной поверхностью). Рециркуляция воды в системе биологического окисления делает процесс более рентабельным и стабильным.
Общий принцип действия
В реакторе происходит диффузия субстратов (органических веществ, кислорода, питательных компонентов) из жидкой фазы в толщу биоплёнки, где они метаболизируются микроорганизмами. При этом создаётся градиент концентраций: внешние слои биоплёнки могут быть аэробными, а внутренние — анаэробными, что позволяет реализовывать различные биохимические процессы в пределах одной системы.[1]
Особенности конструкции БПР очистки воздуха
Когда загрязнённый воздух проходит над плёнкой (микроорганизмы иммобилизованы (закреплены) в этой биоплёнке), летучие соединения адсорбируются влажной биоплёнкой, диффундируют внутрь неё и там поглощаются микроорганизмами, которые окисляют их до CO₂ и H₂O. Процесс деградации осуществляется именно биоплёнкой. Циркулирующая в системе вода, обогащённая питательными веществами, постоянно орошает носитель, способствуя поддержанию влажности и росту новых микроорганизмов. По мере утолщения биоплёнки эффективность биологического оксидатора возрастает.
Управление процессами БПР
Чрезмерное образование биоплёнки может привести к таким проблемам, как слоеобразование (sloughing) и засорение носителя, что увеличивает перепад давления и снижает эффективность. Поэтому критически важно поддерживать оптимальную толщину биоплёнки. Это достигается за счёт контроля влажности — влажность воздуха регулируется в реакционной камере перед тем, как пар проходит через насадочный материал.
Биохимическое потребление кислорода (БПК) является косвенным показателем количества легко биоразлагаемых органических веществ; очень низкие значения БПК после очистки указывают на высокую эффективность системы и возможность сброса очищенных стоков.
Быстрое удаление широкого спектра отходов и загрязнителей из потока отходящих газов является первостепенной задачей биологических оксидаторов для соответствия строгим экологическим нормам. Микроорганизмы сильно различаются по своей способности метаболизировать разные загрязнители, поэтому подбор правильного консорциума (сообщества) микроорганизмов имеет решающее значение.
Раньше для очистки паров сточных вод и выбросов промышленных предприятий требовались большие площади, но с появлением современного оборудования для биологического окисления (биологические trickling-фильтры, аэробные биоскрубберы, мембранные биореакторы) необходимая площадь значительно уменьшилась. Теперь такие установки занимают пространство, сопоставимое с традиционными термическими оксидаторами или химическими скрубберами.
Конструкции и основные типы
Реактор с подвижной загрузкой (MBBR)
Moving Bed Biofilm Reactor (MBBR) представляет собой систему, в которой пластиковые носители свободно перемещаются в аэрируемом резервуаре . Биоплёнка развивается на поверхности этих носителей, обеспечивая большую площадь контакта микроорганизмов с загрязняющими веществами.
Система не требует возврата активного ила, так как основная биомасса закреплена на носителях. Это делает установку компактной и устойчивой к гидравлическим и органическим перегрузкам.[2][10]
Мембранные биоплёночные реакторы (MABR)
Согласно информации компании Hydroking, мембранные аэрационные панели обеспечивают подачу кислорода через мембрану непосредственно в биоплёнку. Такая конструкция позволяет оптимизировать массообмен и повысить энергоэффективность аэрации.[10]
Мембранные системы обеспечивают равномерное распределение воздуха, устойчивость к загрязнению и длительный срок службы. Благодаря контролируемой подаче кислорода повышается эффективность процессов биологической очистки.[8]
Гибридные системы (IFAS)
Системы IFAS сочетают активный ил и прикреплённую биомассу на носителях. Это позволяет увеличить биомассу без существенного увеличения объёма реактора.
В сравнении с MBBR, IFAS использует возврат ила, что позволяет более гибко управлять процессами очистки.[8]
Загрязняющие вещества, поддающиеся биологической очистке
Биопленочные реакторы позволяют разрушать широкий спектр органических соединений и некоторые металлы (например, с помощью биоокисления или биоосаждения можно удалять железо, марганец, селен).
- Гетероциклические соединения (например, хинолин или пиридин);
- Полиароматические углеводороды (ПАУ)
- Фармацевтические вещества (остатки лекарств)
- Полихлорированные бифенилы (ПХБ)
- Углеводороды (нефть, масла)
- Бензол, толуол, этилбензол и ксилол (БТЭК)
- Метилэтилкетон (МЭК)
Преимущества и недостатки биологического окисления
Биологическое окисление органических веществ привело к внедрению недорогого метода вторичной очистки выбросов сточных вод и промышленного воздуха. Процесс биодеградации очень эффективен. Деструкция загрязняющих веществ происходит с эффективностью, как правило, более 99 % для большинства биоразлагаемых органических выбросов
Преимущества
Ключевыми преимуществами применения БПР в промышленности перед химическими и термическими способами очистки:
- высокая концентрация биомассы, обеспечивает устойчивость работы реактора и высокую экономическую эффективность[1].
- экологичность, технология не производит вторичных опасных выбросов, таких как оксиды азота (NOx) или угарный газ (CO), характерных для термического окисления. Образование CO₂ ограничено и является частью естественного углеродного цикла.
- компактность установок, по состоянию на 2026 год, такие производители как American Fabrication and Supply, LLC, Pentair, Veolia Water Technologies, SUEZ Water Technologies & Solutions, BIOREM Inc., Puratress GmbH создали установки превосходящие классические системы очистки по соотношению размер-эффективность.
- эффективная аэрация в мембранных системах[9] обеспечивает увеличенную скорость потока в очистительной установке.
- повышенная стабильность микробного сообщества благодаря матриксу биоплёнки[10].
Применение в промышленности и сельском хозяйстве
Биологические оксидаторы находят своё применение в самых разных отраслях промышленности и коммунального хозяйства, везде, где возникает задача эффективного и экономичного обезвреживания органических загрязнений в воздушных или водных средах. Эта технология стала неотъемлемой частью экологической инфраструктуры современных предприятий, стремящихся минимизировать свой углеродный след и соответствовать строгим природоохранным нормативам.
Одной из ключевых сфер использования является очистка сточных вод. Биологические оксидаторы, часто в форме аэротенков или мембранных биореакторов, являются сердцем большинства городских и промышленных очистных сооружений. Здесь они выполняют задачу по удалению органических веществ, измеряемых показателем БПК (биохимическое потребление кислорода). На производствах, связанных с пищевой и перерабатывающей промышленностью, например, на молокозаводах, пивоварнях, мясокомбинатах и заводах по производству соков, образуются стоки с высокой концентрацией легкоразлагаемой органики, что делает биологическую очистку наиболее предпочтительным и рентабельным методом.
Не менее важной областью является обезвреживание загрязнённых воздушных выбросов. Промышленные предприятия сталкиваются с проблемой образования летучих органических соединений и неприятных запахов на различных этапах производства. Биологические оксидаторы в формате биофильтров или биореакторов с активным илом идеально подходят для решения этих задач. В химической и нефтехимической промышленности они используются для улавливания и разрушения паров растворителей, таких как бензол, толуол, ксилол, и различных углеводородов. На нефтеперерабатывающих заводах и нефтебазах они очищают выбросы от резервуаров и технологических установок. Лакокрасочные и полиграфические производства применяют их для очистки воздуха от паров используемых растворителей и красок.
Особая роль отводится борьбе с неприятными запахами на объектах коммунального хозяйства. Очистные сооружения канализации, мусороперерабатывающие комплексы, полигоны твёрдых бытовых отходов — все эти объекты являются мощными источниками дурно пахнущих выбросов, главным образом серосодержащих соединений (сероводород, меркаптаны) и аминов. Биологические оксидаторы, особенно биофильтры с специально подобранной микрофлорой, демонстрируют высокую эффективность в нейтрализации этих запахов, что критически важно для поддержания добрососедских отношений с жителями близлежащих районов.
Сельскохозяйственный сектор также активно внедряет эту технологию. На крупных животноводческих комплексах и птицефабриках биологические оксидаторы помогают решать проблему колоссальных выбросов аммиака, сероводорода и других пахучих газов, образующихся в процессе жизнедеятельности животных и хранения навоза. Их применение не только улучшает экологическую обстановку вокруг ферм, но и создаёт более благоприятные условия для работы персонала и содержания животных.
