БАЗИС — серия промышленных контроллеров.^[1] Разрабатывается и выпускается АО «Экоресурс» (г. Воронеж) с 1997 года.

Серия используется для построения систем противоаварийной автоматической защиты (ПАЗ) и сигнализации, дискретного и циклического управления, автоматического регулирования технологическими процессами в различных областях промышленности.^[1]

Контроллеры данной серии выпускаются как во взрывозащищенном исполнении, так и в исполнении без взрывозащиты. Взрывозащищенные исполнения имеют маркировку [Exia]IIC], [ExiaGa]IIC или 0ExiaIICT6^[2]^[3].

Контроллеры серии БАЗИС имеют исполнения как несодержащие, так и содержащие измерительные каналы.^[2]^[3]

Контроллеры серии БАЗИС соответствуют Федеральным нормам и правилам в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», Техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011), действующим стандартам.^[2]

В контроллерах данной серии применяется ряд изобретений (например, по регулированию — авторские свидетельства на изобретения №№705417, 970319 и 1833834^[4]).

БАЗИС^® является зарегистрированным товарным знаком^[2].

Первоначально название БАЗИС являлось аббревиатурой — Блок Аварийной Защиты И Сигнализации.

Разработка серии БАЗИС началась в 1997 году. К первому поколению контроллеров относятся контроллер БАЗИС-1 и блок внешнего табло БВТ (сняты с производства в 2000 году). Данные контроллеры могли принимать сигналы только от электроконтактных датчиков.

Ко второму поколению относятся контроллеры БАЗИС-3, БАЗИС-4 (производились с 2000 по 2007 год; в настоящий момент сняты с производства). Данные контроллеры уже могли принимать сигналы от двухпозиционных датчиков, термопар, термопреобразователей сопротивления 3-х/4-х проводных и токовых пассивных/активных датчиков с аппаратно заданными градуировками.

К третьему поколению относятся контроллеры БАЗИС-12 (исполнение универсальное), БАЗИС-21 (с монохромными ЖКИ) и БАЗИС-35 (производились с 2001 по 2016 год), а также усовершенствованный блок внешнего табло БВТ (производится с 2001 года по настоящее время).

К четвёртому поколению контроллеров относятся исполнения контроллера БАЗИС-21 с цветным ЖКИ диагональю 5,7 и 10,4 дюйма (производятся с 2007 года по настоящее время). Данные контроллеры принимают сигналы от двухпозиционных датчиков, термопар, термопреобразователей сопротивления 3-х/4-х проводных, импульсных (частотно-импульсных, частотных) и токовых пассивных/активных датчиков с программно задаваемыми градуировками по соответствующим ГОСТ.^[1]

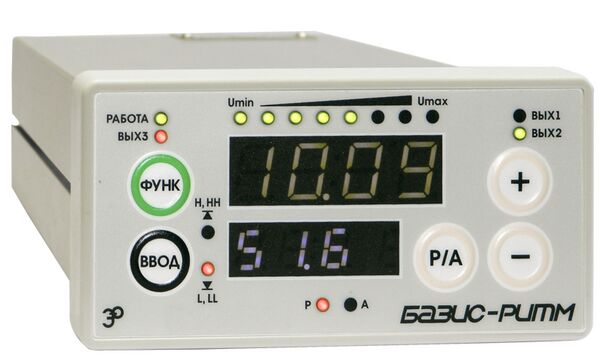

К пятому поколению контроллеров относятся программируемый логический контроллер БАЗИС-100^[5], а также новые исполнения контроллеров БАЗИС-14 (БАЗИС-14.ЦР, БАЗИС-14.ЗР и БАЗИС-14.Р)^[6], БАЗИС-35 (БАЗИС-35.ЦС и БАЗИС-35.С)^[7] и БАЗИС-РИТМ (БАЗИС-РИТМ.ТОК, БАЗИС-РИТМ.РИМ, БАЗИС-РИТМ.ШИМ, БАЗИС-РИТМ.И и БАЗИС-РИТМ.П)^[8].

Седьмого мая 2017 года исполнилось 20 лет со дня выпуска первого контроллера серии БАЗИС.

Контроллеры серии БАЗИС можно разделить на следующие группы^[1]:

ПЛК;
базовые контроллеры;
внешние устройства.

Перечень исполнений

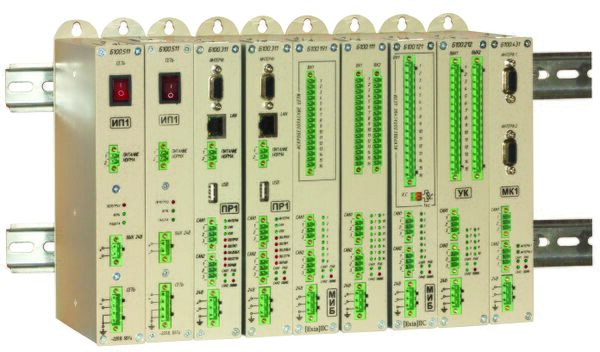

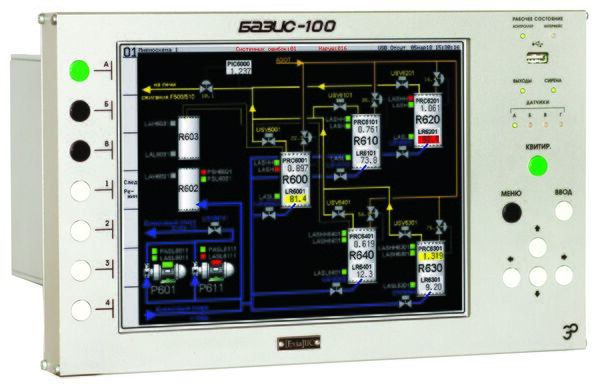

К первой группе относится модульный контроллер БАЗИС-100^[5].

Ко второй группе относятся:

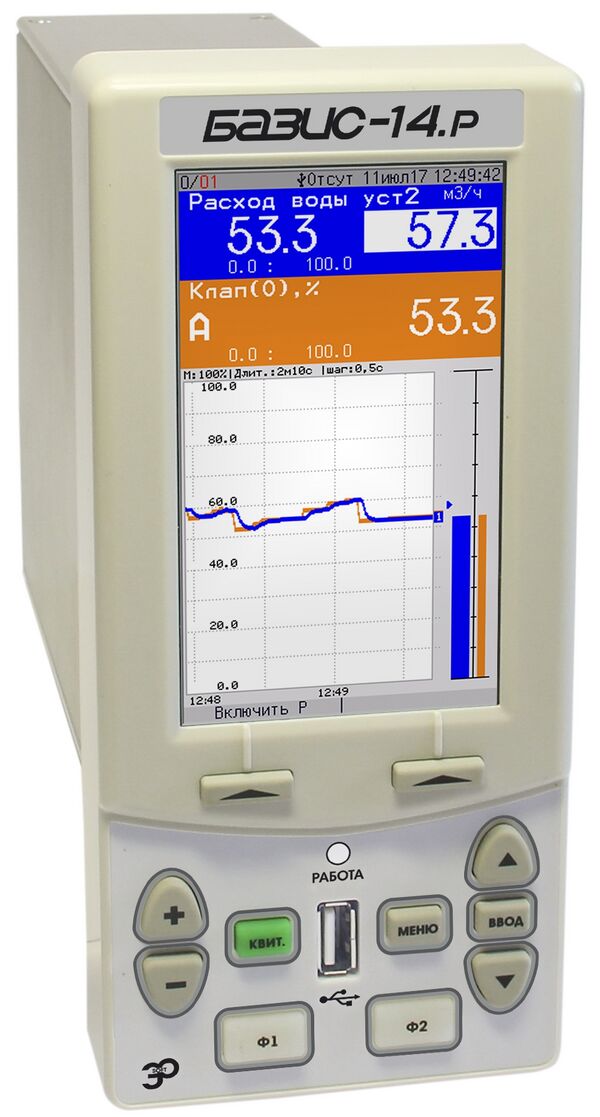

контроллеры регистрации, регулирования и защиты БАЗИС-14^[9] — имеют следующие исполнения:
- регистратор (БАЗИС-14.ЦР);
- ПАЗ (БАЗИС-14.ЗР);
- регулятор (БАЗИС-14.Р);

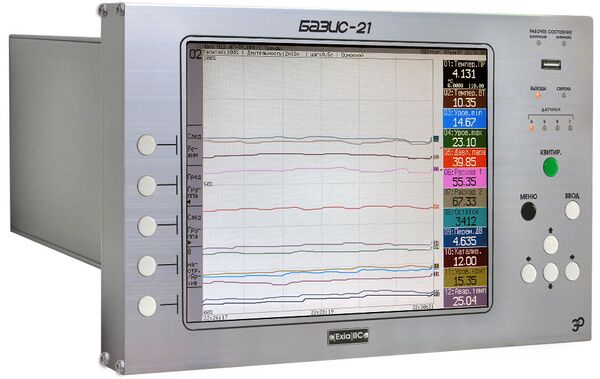

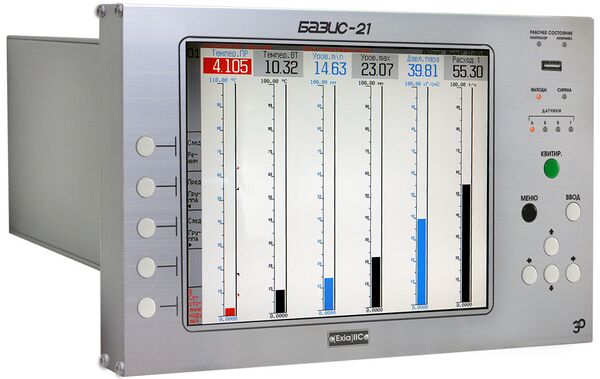

блоки противоаварийной защиты и сигнализации БАЗИС-21^[9] — имеют следующие исполнения:
- Регистратор (БАЗИС-21. ЦР, БАЗИС-21.2ЦР);
- ПАЗ + Регистратор (БАЗИС-21. Ц, БАЗИС-21.2Ц);
- ПАЗ + Регистратор + Регулятор (БАЗИС-21.2ЦУ);
- Регулятор (БАЗИС-21. РР, БАЗИС-21.2РР);

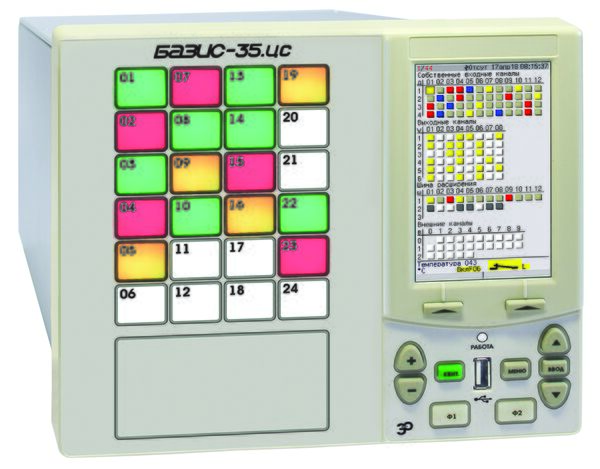

блоки технологической сигнализации и защиты БАЗИС-35^[7] — имеют следующие исполнения:
- ПАЗ и сигнализации (БАЗИС-35.ЦС);
- Управления исполнительными механизмами (БАЗИС-35.УК);
- ПАЗ и сигнализации (БАЗИС-35 и БАЗИС-35.У, сняты с производства);

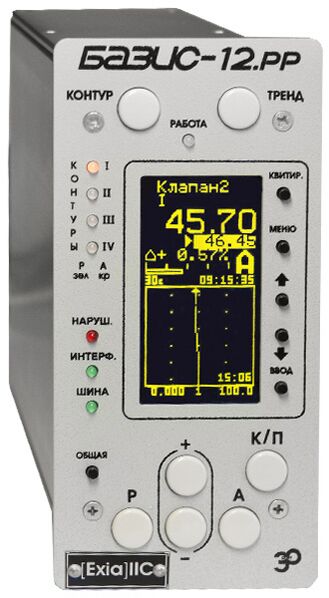

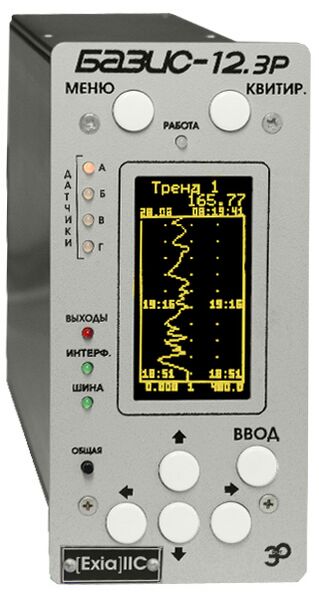

блоки регулирования и защиты БАЗИС-12 (снимаются с производства и заменяются контроллерами БАЗИС-14)^[10] — имеют следующие исполнения:
- Регулятор двухконтурный (БАЗИС-12.РР);
- Регулирование + ПАЗ + Сигнализация (БАЗИС-12.УРС);
- ПАЗ (БАЗИС-12.ЗР);
- ПАЗ + Сигнализация (БАЗИС-12.ЗРС);
- Регулятор одноконтурный (БАЗИС-12.Р);
- Универсальное исп. (БАЗИС-12, снято с производства);
блоки противоаварийной защиты и сигнализации БАЗИС-3, БАЗИС-4 и БАЗИС-1 (в данный момент сняты с производства).

Контроллеры данной группы используются как автономно, так и при организации сетей.^[1]

В третью группу входят:

автономные модули контроллера БАЗИС-100;

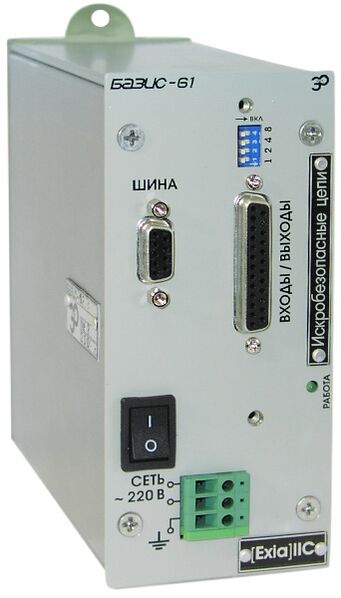

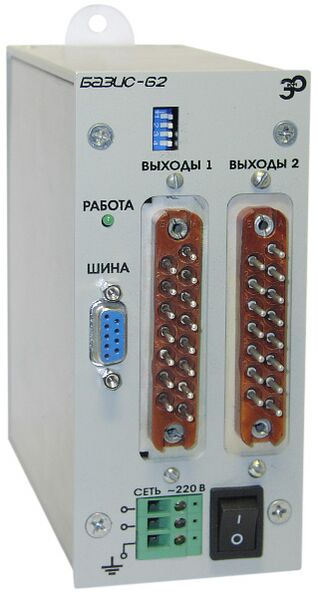

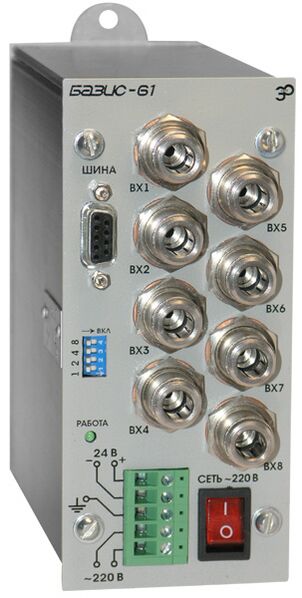

выносные преобразователи БАЗИС-61, БАЗИС-62;
блоки внешнего табло БВТ-12Б и БВТ-24Б;
контроллеры сигнализации БАЗИС-35.С.

Эти контроллеры используются для наращивания информационных возможностей базовых контроллеров и создания распределенных систем и комплексов посредством шины расширения БАЗИС-ШР. Шина расширения дает возможность подключать к базовым контроллерам, поддерживающим шину расширения, блоки сигнализации и дополнительные входные/выходные модули.^[1]

Полный перечень актуальных исполнений доступен на сайте производителя.

Ссылки на характеристики

Характеристики по выпускаемым исполнениям контроллеров серии БАЗИС можно посмотреть по следующим ссылкам (на вкладках Функциональные возможности и Технические характеристики):

БАЗИС-100:
- БАЗИС-100 (программируемый логический контроллер);
- БАЗИС-100 (автономные модули);
БАЗИС-21:
БАЗИС-35:
БАЗИС-14:
БАЗИС-12:
БАЗИС-РИТМ:
БВТ:
- БВТ-24Б (блок сигнализации с 24 светодиодными элементами);
- БВТ-12Б (блок сигнализации с 12 светодиодными элементами);
преобразователь БАЗИС-61:
преобразователь БАЗИС-62;
барьер-преобразователь БАЗИС-БАРС:
- Исполнение барьер-преобразователь;
- Исполнение концентратор;
модуль с измерительными каналами БАЗИС-91.

К преимуществам контроллеров серии БАЗИС можно отнести следующее:

для всех контроллеров серии БАЗИС:
- встроенные барьеры искрозащиты [Exia]IIC (особовзрывозащищенные);
- встроенные блоки питания датчиков;
- полноценные универсальные каналы (принимают сигналы от термопар, термопреобразователей сопротивления 3-х/4-х проводных, токовых датчиков с запиткой от контроллера, двухпозиционных, в том числе NAMUR);
- простое масштабирование решения (в том числе поэтапное);
- наличие печатной и электронной версии эксплуатационной документации;
- бесплатное сервисное ПО (программа конфигурирования, программа чтения архивов, ОРС-сервер), входящее в комплект поставки.
дополнительно для моноблоков:
- наличие индикатора, кнопок управления и звуковой сигнализации;
- малые габариты и вес;
дополнительно для ПЛК:
- резервирование модулей (питания, процессорных, входных/выходных и др.);
- дублирование внутренних и внешних интерфейсов;
- «горячая» замена/добавление/удаление модулей;
- «горячая» загрузка конфигурации.

Среди общих недостатков моноблоков серии БАЗИС можно отметить:

некоторые модули не имеют поканальной гальваноразвязки;
нет резервирования модулей;
контроллеры решают задачи локальной автоматизации, так как информационная ёмкость задач сильно ограничена.

К недостаткам контроллеров серии БАЗИС поколения 3 и 4 дополнительно можно отнести:

нет возможности произвольно комбинировать искрозащищенные модули и модули без искрозащиты;
устаревшая элементная база (на данный момент);
устаревший дизайн и пользовательский интерфейс.
